液壓電磁閥Z5L插頭R901017022



全新原裝 力士樂REXROTH液壓電磁閥Z5L插頭R901017022





力士樂REXROTH插頭 REXROTH比例閥插頭 力士樂電磁閥插頭 REXROTH電磁閥插頭 力士樂球閥插頭

力士樂壓力繼電器插頭

電磁閥插頭組成

電磁閥插頭具體由插頭和插座兩部分組成，插頭為方形，插座有方形和圓形，主要用于壓力變送傳感器中一種連通的電子元之件。



力士樂插頭線圈系列：

R901080794  NG6/HG  （注釋?zhuān)毫κ繕?lè)6通徑電磁閥線圈 HG電磁閥線圈）

R900020175  NG/EW   （注釋?zhuān)毫κ繕?lè)6通徑交流110V電磁閥線圈）

R900075647  NG/EG    （注釋?zhuān)毫κ繕?lè)6通徑直流110V電磁閥線圈）

R901175647  （注釋?zhuān)毫κ繕?lè)6通徑110V電磁閥線圈

R900021396  NG/EG    （注釋?zhuān)毫κ繕?lè)6通徑直流22V電磁閥線圈）

R900221884SPULE GZ45-4 24V K4K  （注釋?zhuān)毫κ繕?lè)電磁球閥M-3SEW電磁閥線圈）

R901269458=R900021389       （注釋?zhuān)毫κ繕?lè)6通徑電磁閥直流24V線圈）

R901104847=R900021389       （注釋?zhuān)毫κ繕?lè)6通徑電磁閥直流24V線圈）

R900021389SPULE GZ45-4 24V   （注釋?zhuān)毫κ繕?lè)6通徑電磁閥直流24V線圈）

R900071030SOLENOID COIL WZ45-4 230V-50/60HZ  （注釋?zhuān)毫κ繕?lè)6通徑交流230V電磁閥線圈）

R900019793SOLENOID COIL GZ63-4 24V （注釋?zhuān)毫κ繕?lè)10通徑直流24V電磁閥線圈）

R900019797      (注釋?zhuān)毫κ繕?lè)10通徑直流220V電磁閥線圈）

R900019816       (注釋?zhuān)毫κ繕?lè)10通徑交流110V電磁閥線圈）

R900071037SOLENOID COIL WZ65-4-L 230V-50/60HZ   (注釋?zhuān)毫κ繕?lè)10通徑交流230V電磁閥線圈）

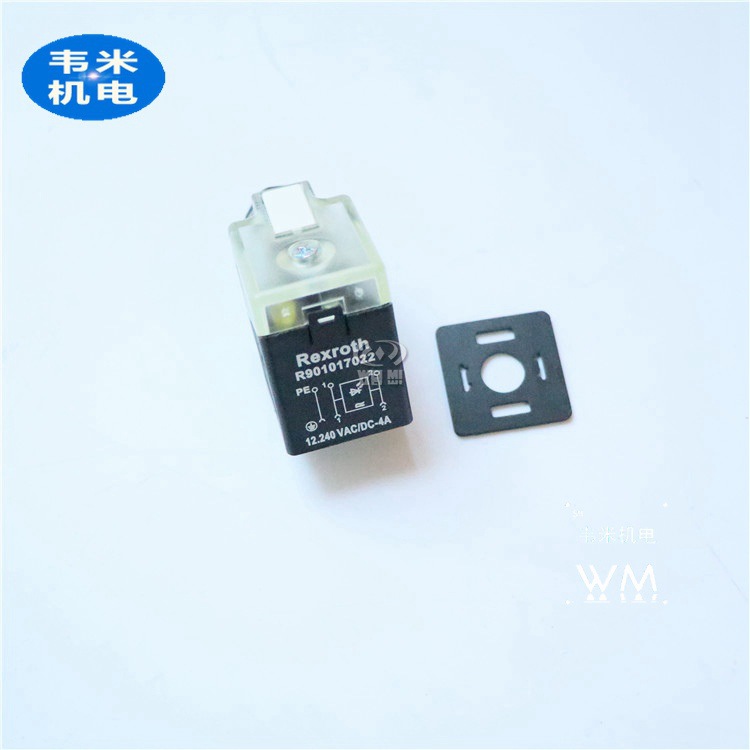

R901017022PLUG-IN CONNECTOR 3P Z5L M12 240V SPEZ (注釋?zhuān)毫κ繕?lè)普通帶燈插頭 也就是Z5L插頭）

R901017029      (注釋?zhuān)毫κ繕?lè)電磁閥帶燈插頭 帶震流器 ）

R901017026     (注釋?zhuān)毫κ繕?lè)電磁閥帶燈插頭 用于直流24V）

R900021267      PLUG-IN CONNECTOR 7P Z31 BF6-3PG11KSPEZ  (注釋?zhuān)毫κ繕?lè)比例閥7芯插頭）

R900074683     (注釋?zhuān)毫κ繕?lè)普通插頭Z4插頭 灰色）

R900074684     (注釋?zhuān)毫κ繕?lè)普通插頭Z4插頭 黑色）

R900057292     (注釋?zhuān)毫κ繕?lè)帶燈插頭）

R900313933     (注釋?zhuān)毫κ繕?lè)帶有整流器12-240V)

R900310995     (注釋?zhuān)毫κ繕?lè)帶指示燈Z-保護二極管電路24V)





電磁閥線圈主要有什么作用



電磁閥是由電磁線圈和磁芯組成，是包含一個或幾個孔的閥體。當線圈通電或斷電時，磁芯的運轉將導致流體通過閥體或被切斷，以達到改變流體方向的目的。電磁閥的電磁部件由固定鐵芯、動鐵芯、線圈等部件組成；閥體部分由滑閥芯、滑閥套、彈簧底座等組成。電磁線圈被直接安裝在閥體上，閥體被封閉在密封管中，構成一個簡潔、緊湊的組合。我們?cè)谏�產中常用的電磁閥有二位三通、二位四通、二位五通等。這里先說說二位的含義：對于電磁閥來說就是帶電和失電，對于所控制的閥門來說就是開和關。

電磁閥有很多種，有控制氣體的，液體的（如油，水），大部分是線圈套在閥體上的，可以分開，閥芯是鐵磁性材料做成，靠它在線圈通電時產生的磁力吸動閥芯，由閥芯推動閥門完成開或關。線圈是可以單獨拿下來的。本電磁閥是用來控制燃?xì)夤艿篱_(kāi)啟或關閉的。電磁閥線圈內的活動鐵心在閥通電時為線圈所吸引移動，帶動閥芯移動從而改變閥的導通狀態。





電磁閥插頭組成

電磁閥插頭具體由插頭和插座兩部分組成，插頭為方形，插座有方形和圓形，主要用于壓力變送傳感器中一種連通的電子元之件。





電氣性能技術參數

接口類型 擰緊

接口截面 最小 0.34 mm2，較好 1.5 mm2

接口截面（AWG） 最小AWG 22，較好 AWG 16

線纜孔 6 – 8 mm

線纜長度 -

保護類型 IP 65

機械使用壽命 >50 次插拔

溫度上限 120 °C

溫度下限 -30 °C

測量電壓 250 V

測量沖擊電壓 4000 V

污染等級 3

過壓類別 III

絕緣材料組 III

測量電流（40°C） 10 A

正向電阻 ≤ 15 mΩ

材料接觸 CuSn（青銅）

接觸面 Ni （鎳）

接觸體材料 PA (UL 94 HB)

外殼材料 PA (UL 94 HB)

插頭參數

針數 2 PE/3 PE

鎖緊方式 中心螺釘

連接方式 螺釘

連接截面mm2 0.34mm2(min,AWG22）

電纜直徑 6-8mm/8-10mm

外殼防護等級 IP65

高溫 120℃

低溫 -30℃

測量電流（40℃） 1A，2A，10A

外殼材料 PA（UL94HB）

插座參數：針數 2 PE/3 PE

鎖緊方式 中心螺釘

連接方式 焊接

連接截面mm2 1.5mm2(max,AWG16)

外殼防護等級 IP65

高溫 120℃

低溫 -30℃

測量電流（40℃） 1A，2A，10A

電纜插頭外殼 PA（UL94HB）





電磁閥連接器已廣泛應用于傳感器、檢測儀器、電子儀器儀表、電子機械、通訊、航空、航海、計算機、LED燈、工業自動化等領域



電磁閥球閥線圈R900221884

6通徑電磁換向閥直流線圈R901269458

6通徑電磁換向閥直流線圈R900021389

備注：R901269458=R900021389 這2個線圈通用 只是力士樂物料編號不一樣

力士樂4WE電磁閥6通徑交流電磁閥線圈R900071030

力士樂4WE電磁閥10通徑直流電磁閥線圈R900019793

力士樂4WE電磁閥10通徑交流電磁閥線圈R900071037

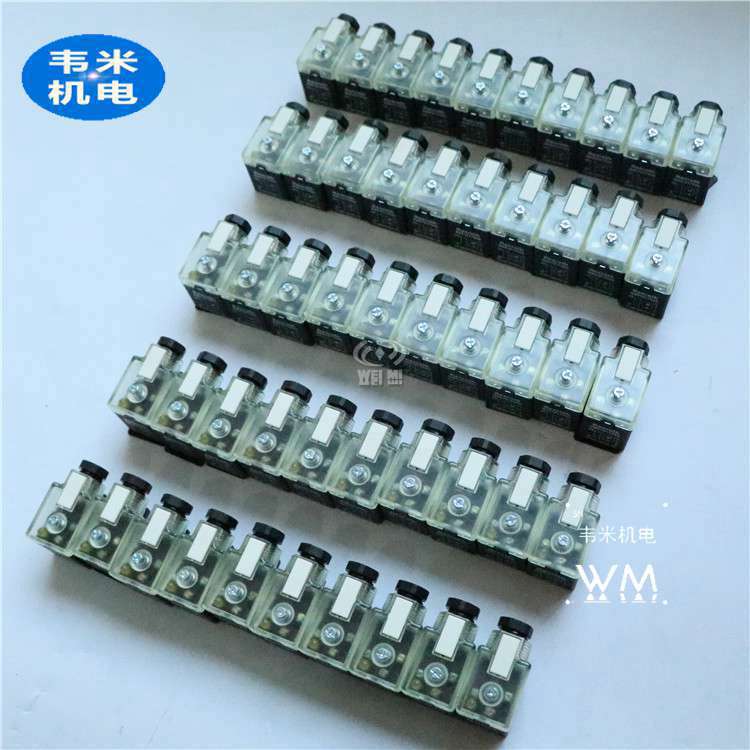

力士樂常用電磁閥4WE電磁閥插頭R901017022 也叫接線盒 俗稱Z5L插頭 帶燈插頭，帶整流器插頭編號為R901017029

力士樂普通插頭Z4插頭

力士樂比例閥插頭、7芯插頭 航空插頭R900021267

力士樂電磁閥線圈

R900021562

力士樂 線圈(6通經交流230V電磁鐵線圈) R900071030

力士樂 插頭(帶燈插頭) R901017022

力士樂 插頭(帶燈插頭) R901017026

力士樂 線圈(10通經電磁閥線圈) R900019793

力士樂 線圈(6通經電磁閥線圈) R900021389

力士樂 線圈(低壓控制) R900021562

力士樂 線圈(低壓控制) R900021267

力士樂 線圈(低壓控制) R901101847





以下是插頭訂貨號：

（注釋?zhuān)篫4、Z5L：R901017022、R901017026、R901017029、比例閥7芯插頭最為常用，其他插頭用比較少帶有電纜或者比例伺服閥特殊插頭）



以上型號常年都有現貨，下面這些插頭具體價格貨期實時報價為準

Z14:

R901017012

R900058528 R900217139



Z14L:

R900210635 R900217140



Z15L:

R901017030

R901017048

R901017032

R901017035

R901017037



Z15L6:

R901017040



Z4：

R901017010

R901017011

R900032020

R900032014

R900217134



Z4L:

R900032050 R900032018 R900217135

R900032023 R900032012 R900217136

R900032024 R900032010 R900217137



Z4L1:

R900032021 R900032015 R900217138



Z45:

R900004823

R900011039



Z5L:

R901017022



Z55L:

R900057453



Z5L1:

R901017026



Z5L2:

R901017027



RZ5:

R901017025



RZ55:

R900842566



RZ5L:

R901017029



RZ55L:

R900057455



Z60:

R901207820

R901207825



Z60L:

R901207819

R901207824



Z60L8:

R901205511

R901207823



Z61:

R901207821

R901207822

R901207826

R901207892



G4W1F:

R900023126



4PE11508:

R900773042



2P:

R901022127

R900313533

R900733451

R901017847



4PZ24:

R900031155



4PE11509:

R900779509



4PZ24:

R900082899



4PM12:

R900773031  2M

R900779498  5M



4PZ24:

R900064381  3M



4PM12:

R900779504 L = 2 m

R900779503 L = 5 m



R901241656

R901241651



7PZ31...K:

R900021267



7PZ31...M:

R900223890



7PZ6:

R900002803

R900005538



6P KPTC6:

R901043330



12PN11... EMV:

R901268000



12P N11:

R900752278



12PN11...2XD8:

R900884671
