產品描述

REXROTH力士樂三通流量外齒合軸向齒輪泵0510525323

目前可提供的力士樂外嚙合齒輪泵，包括：四個系列 (B、
F、N 和 G) 的標準齒輪泵，以及三個系列 (S、T 和 U) 的靜音齒輪泵；其中，排量按不同的齒寬進行分級。通過法蘭、軸和閥的不同布置、以及多級泵的各種組合方式，還可得到其它配置變型。

產品說明PRODUCT PRESENTATION

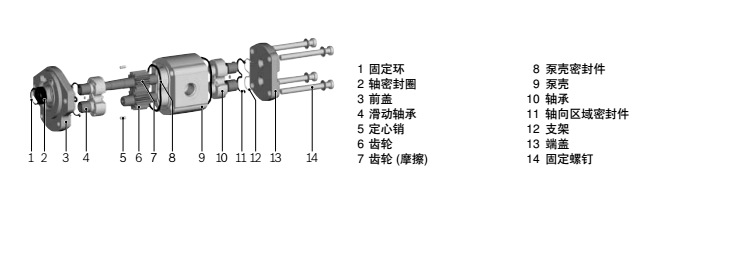

這款外嚙合齒輪泵，主要由軸承襯套上支承的一對齒輪、以及配備前蓋和后蓋的泵殼組成。傳動軸從泵的前蓋向外伸出，并通過軸密封圈加以密封。軸承上的這些支承力，則由專用的軸承襯套所吸收；由于滑動軸承具有足夠的彈性力，因而形成了面接觸、而不是線接觸的方式。由于這樣，因而還確保了泵的不錯耐磨性- 尤其是在低速運行時。這對齒輪分別有12個齒，從而可保持齒輪泵產生較好限度的流量脈動和噪音。

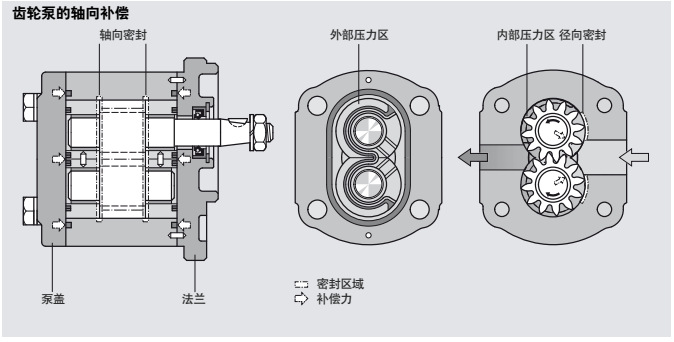

內部密封是通過補償力實現的，這些力與輸出壓力成正比。利用這種補償方式，就能確保實現非常好的效率。這些軸承為間隙(也即介于輸送高壓油液的輪齒之間) 的末端提供密封功能。通過對軸承的后部輸入工作壓力，就可以控制介于輪齒與軸承之間的密封區域。這些專用密封件，構成了這一區域的邊界。對于輪齒頂部的這些徑向間隙，則通過將齒輪推向泵殼的內部作用力而實現密封。

undefined

結構 外嚙合齒輪泵
安裝法蘭或帶有套管的貫穿螺栓
管路油口螺紋，法蘭
旋轉方向 (從軸的視點看) 順時針或逆時針，
只能以圖示的旋轉方向驅動這臺液壓泵
安裝位置任何部位
軸上的負載徑向和軸向力，待咨詢后確定
環境溫度范圍 –30 ℃... 80 ℃
或較好110℃，使用FKM 密封件
液壓油 –礦物油應當符合 DIN 51 524，1-3；
然而在更高的負載條件下，至少應采用符合推薦的DIN 51 524 章節 2 的HLP 液壓流體；
–符合RE 90220 要求；
–經過咨詢，可以采用其它的工作流體
粘度 12...800 mm2/s 允許的范圍
20...100 mm2/s 推薦的范圍
...2000 mm2/s 泵的起動所允許的范圍
液壓油溫度較好 80℃，使用NBR 密封件*)
較好 110℃，使用FKM 密封件**)
過濾 ***) 潔凈度等級至少達到 20/18/15，
符合 ISO 4406 (1999)

實拍圖片

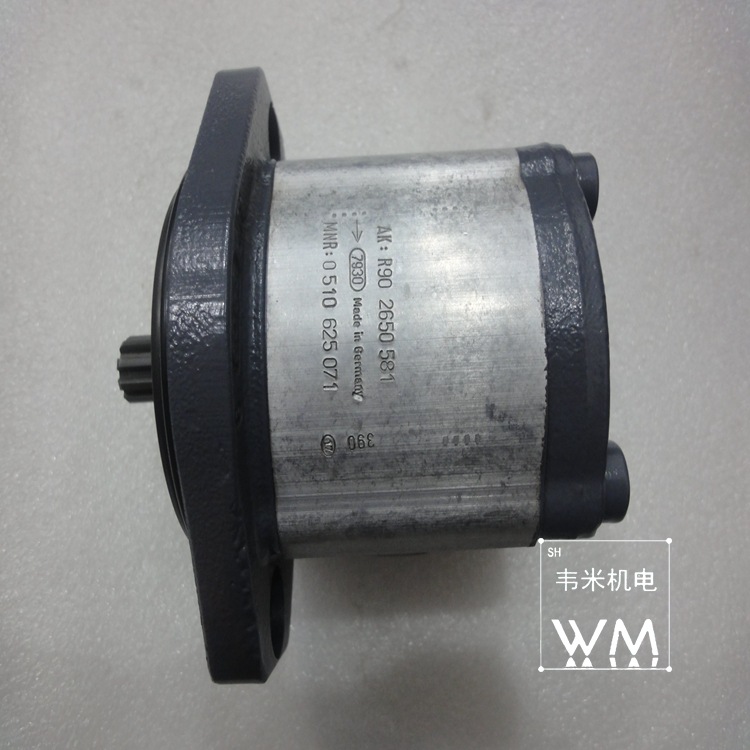

0510625071 (2)

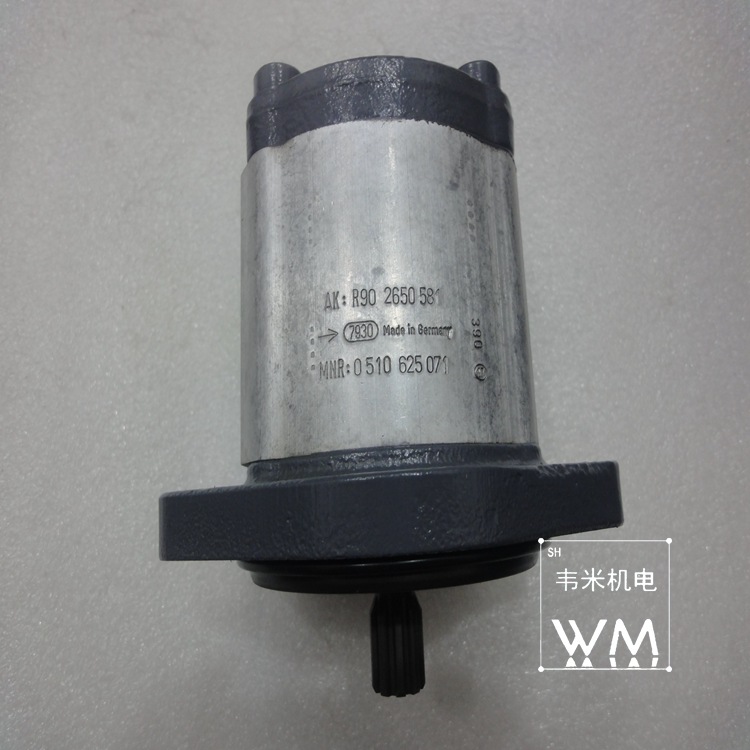

0510625071 (3)

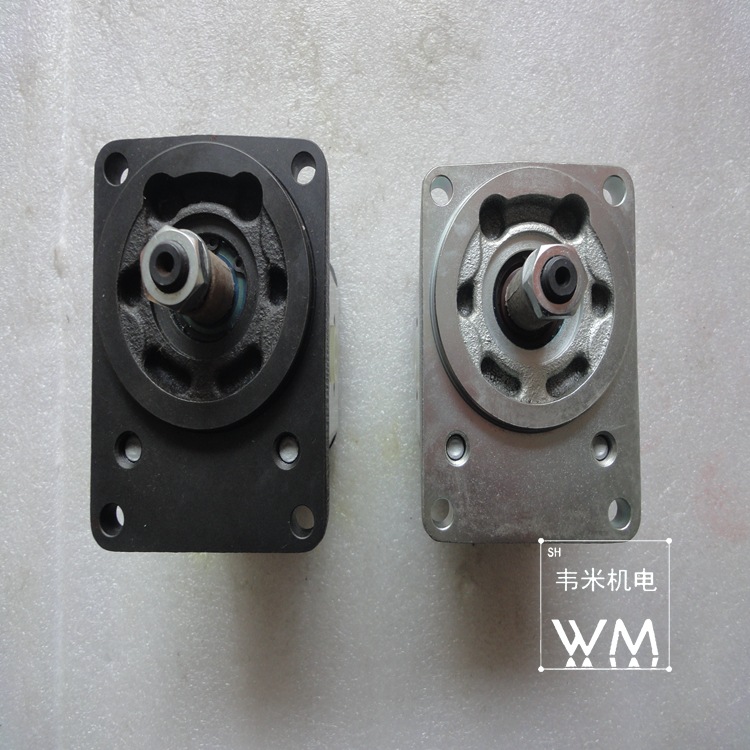

0510225006 (3)

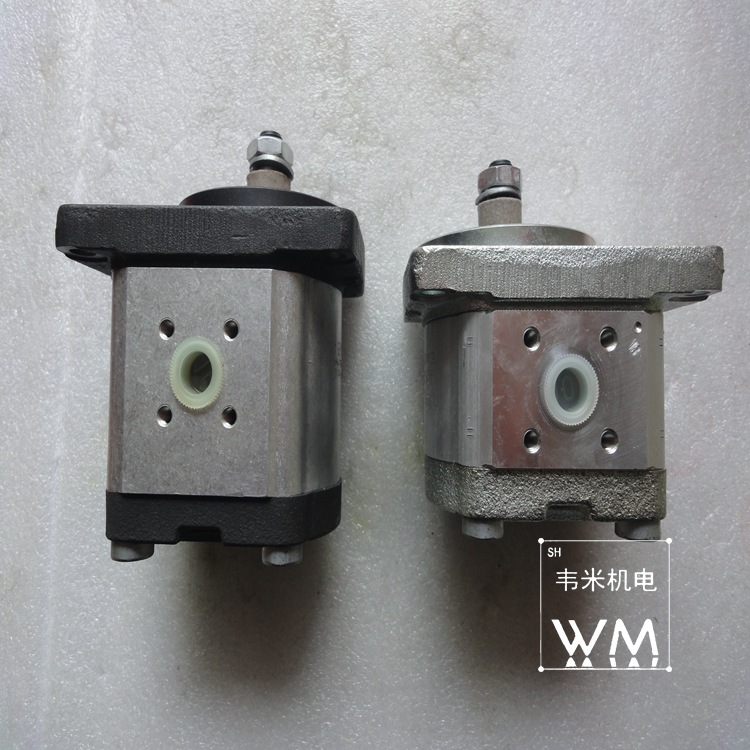

0510225006 (2)

主要型號

0510425315
0510425021
0510525323
0510525024
0510525331
0510525034
0510625327
0510625039
0510625049
0510625332
0510725348
0510725076
